螺桿式空壓機的結構及優點都有哪些？
作者：admin 發布日期：2019-09-05 10:38:45 關注次數：
次瀏覽
二維碼分享

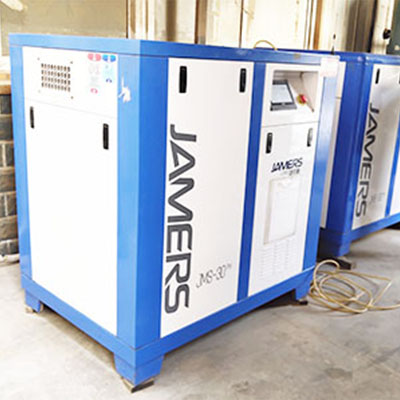

捷美品牌系列螺桿式空壓機即指雙螺桿式空壓機。螺桿式空壓機的基本結構：在空氣壓縮機的機體中，平行地配置著一對相互嚙合的螺旋形轉子。分別稱為陽轉子或陽螺桿，轉子上的再一對軸承實現軸向定位，并承受空氣壓縮機中的軸向力。轉子兩端的圓柱滾子軸承使轉子實現徑向定位，并承受空氣壓縮機中的徑向力。在螺桿式空壓機機體的兩端，分別開設一定形狀和大小的孔口。一個供吸氣用，稱為進氣口；另一個供排氣用，稱作排氣口。
工作原理：螺桿式空壓機的工作循環可分為進氣，壓縮和排氣三個過程。隨著轉子旋轉，每對相互嚙合的齒相繼完成相同的工作循環。
1.進氣過程：
轉子轉動時，陰陽轉子的齒溝空間在轉至進氣端壁開口時，其空間大，此時轉子齒溝空間與進氣口的相通，因在排氣時齒溝的氣體被完全排岀，排氣完成時，齒溝處于真空狀態，當轉至進氣口時，外界氣體即被吸入，沿軸向進入陰陽轉子的齒溝內。當氣體充滿了整個齒溝時，轉子進氣側端面轉離機殼進氣口，在齒溝的氣體即被封閉。
2.壓縮過程：
陰陽轉子在吸氣結束時，其陰陽轉子齒尖會與機殼封閉，此時氣體在齒溝內不再外流。嚙合面與排氣口之間的齒溝空間漸漸件小，齒溝內的氣體被壓縮壓力提高。
3.排氣過程：
當轉子的嚙合端面轉到與機殼排氣口相通時，被壓縮的氣體開始排岀，直至齒尖與齒溝的嚙合面移至排氣端面，此時陰陽轉子的嚙合面與機殼排氣口的齒溝空間為0,即完成排氣過程，在此同時轉子的嚙合面與機殼進氣口之間的齒溝長度又達到一定的長度，進氣過程又再進行。螺桿式空壓機是一種工作容積作回轉運動的容積式氣體空氣壓縮機械，氣體的壓縮依靠容積的變化來實現。
螺桿式空壓機的特點：
就氣體壓力提高的原理而言，螺桿式空壓機與活塞空氣壓縮機相同，都屬容積式空氣壓縮機。就主要部件的運動形式而言，又與離心空氣壓縮機相似。所以，螺桿式空壓機同時具有上述兩類空氣壓縮機的特點。
螺桿式空壓機的優點：
1.可靠性：螺桿式空壓機零部件少，沒有易損件，因而它運轉可靠，壽命長，大修間隔期可達4-8萬小時。
2.操作維護方便：操作人員不必經過專業培訓，可實現無人值守運轉。
3.動力平衡性好：螺桿式空壓機沒有不平衡慣性力，機器可平穩地快速工作，可實現無基礎運轉。
4.適應性：螺桿式空壓機具有強制輸氣的特點，排氣量幾乎不受排氣壓力的影響，在寬廣范圍內能比較高的效率。
5.多相混輸：螺桿式空壓機的轉子齒面實際上留有間隙，因而能耐液體沖擊，可壓送含液氣體，含粉塵氣體，易聚合氣體等。
工作原理：螺桿式空壓機的工作循環可分為進氣，壓縮和排氣三個過程。隨著轉子旋轉，每對相互嚙合的齒相繼完成相同的工作循環。
1.進氣過程：
轉子轉動時，陰陽轉子的齒溝空間在轉至進氣端壁開口時，其空間大，此時轉子齒溝空間與進氣口的相通，因在排氣時齒溝的氣體被完全排岀，排氣完成時，齒溝處于真空狀態，當轉至進氣口時，外界氣體即被吸入，沿軸向進入陰陽轉子的齒溝內。當氣體充滿了整個齒溝時，轉子進氣側端面轉離機殼進氣口，在齒溝的氣體即被封閉。
2.壓縮過程：
陰陽轉子在吸氣結束時，其陰陽轉子齒尖會與機殼封閉，此時氣體在齒溝內不再外流。嚙合面與排氣口之間的齒溝空間漸漸件小，齒溝內的氣體被壓縮壓力提高。
當轉子的嚙合端面轉到與機殼排氣口相通時，被壓縮的氣體開始排岀，直至齒尖與齒溝的嚙合面移至排氣端面，此時陰陽轉子的嚙合面與機殼排氣口的齒溝空間為0,即完成排氣過程，在此同時轉子的嚙合面與機殼進氣口之間的齒溝長度又達到一定的長度，進氣過程又再進行。螺桿式空壓機是一種工作容積作回轉運動的容積式氣體空氣壓縮機械，氣體的壓縮依靠容積的變化來實現。
螺桿式空壓機的特點：
就氣體壓力提高的原理而言，螺桿式空壓機與活塞空氣壓縮機相同，都屬容積式空氣壓縮機。就主要部件的運動形式而言，又與離心空氣壓縮機相似。所以，螺桿式空壓機同時具有上述兩類空氣壓縮機的特點。
螺桿式空壓機的優點：
1.可靠性：螺桿式空壓機零部件少，沒有易損件，因而它運轉可靠，壽命長，大修間隔期可達4-8萬小時。
2.操作維護方便：操作人員不必經過專業培訓，可實現無人值守運轉。
3.動力平衡性好：螺桿式空壓機沒有不平衡慣性力，機器可平穩地快速工作，可實現無基礎運轉。
4.適應性：螺桿式空壓機具有強制輸氣的特點，排氣量幾乎不受排氣壓力的影響，在寬廣范圍內能比較高的效率。
5.多相混輸：螺桿式空壓機的轉子齒面實際上留有間隙，因而能耐液體沖擊，可壓送含液氣體，含粉塵氣體，易聚合氣體等。
